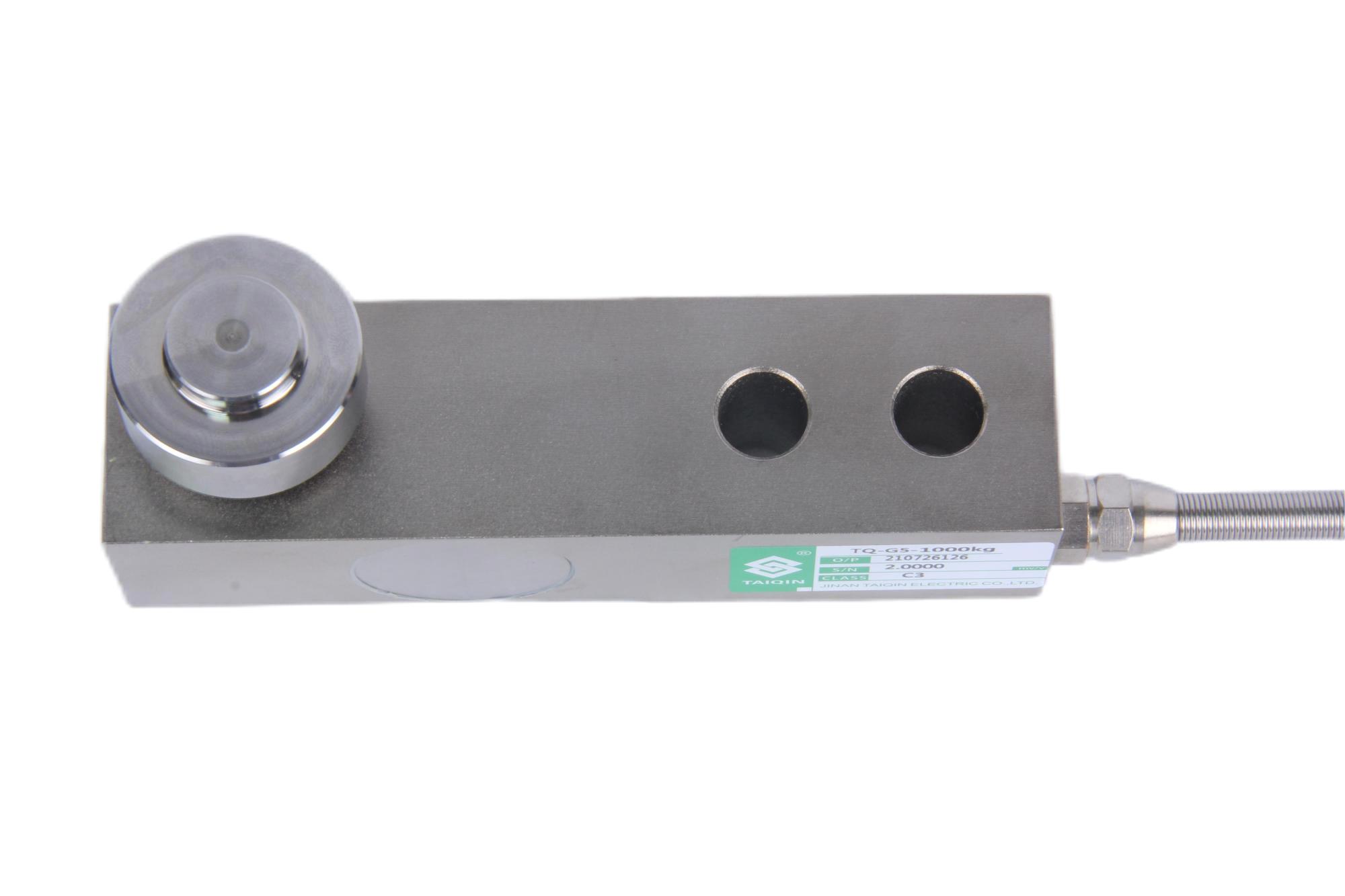

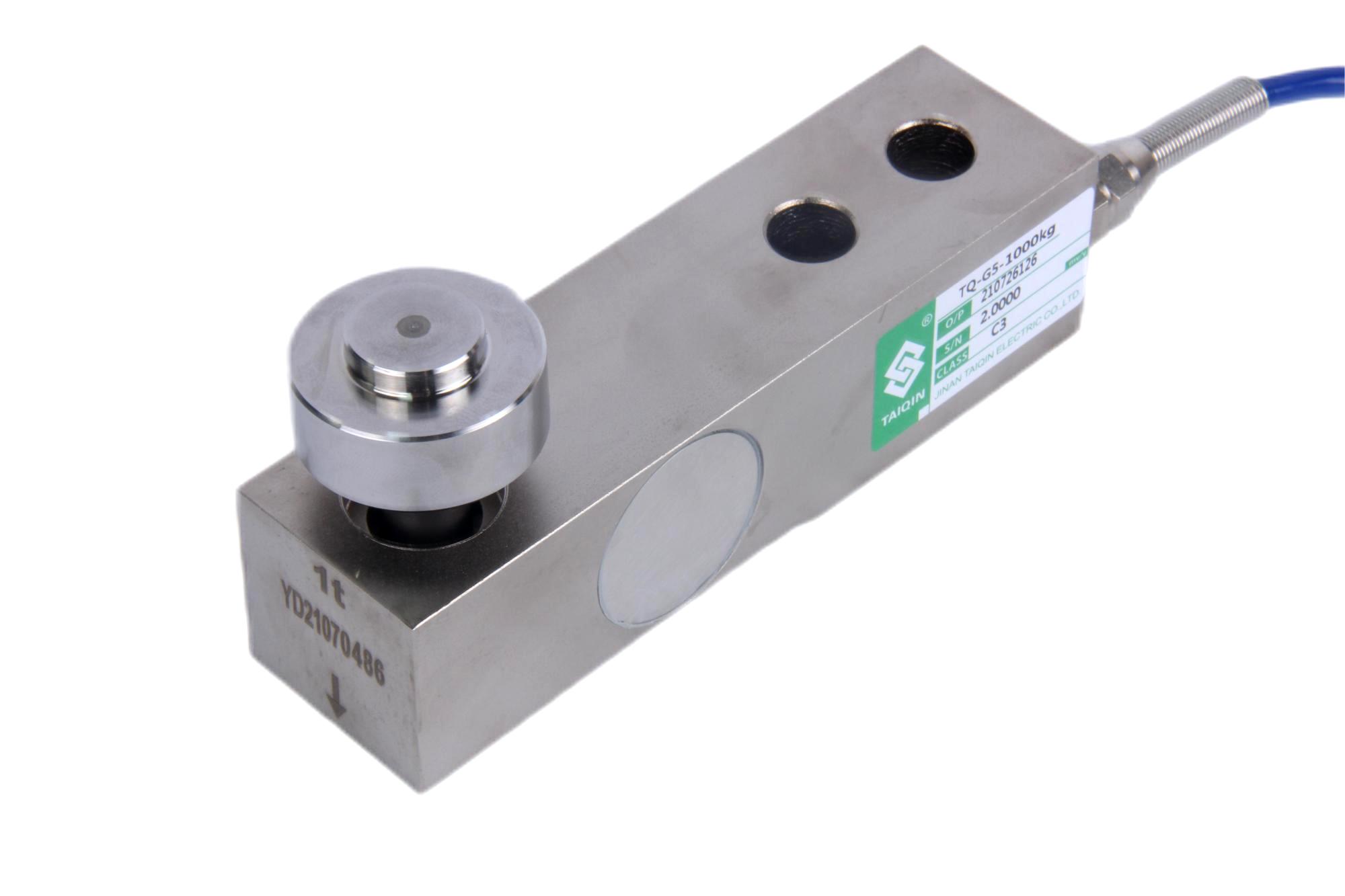

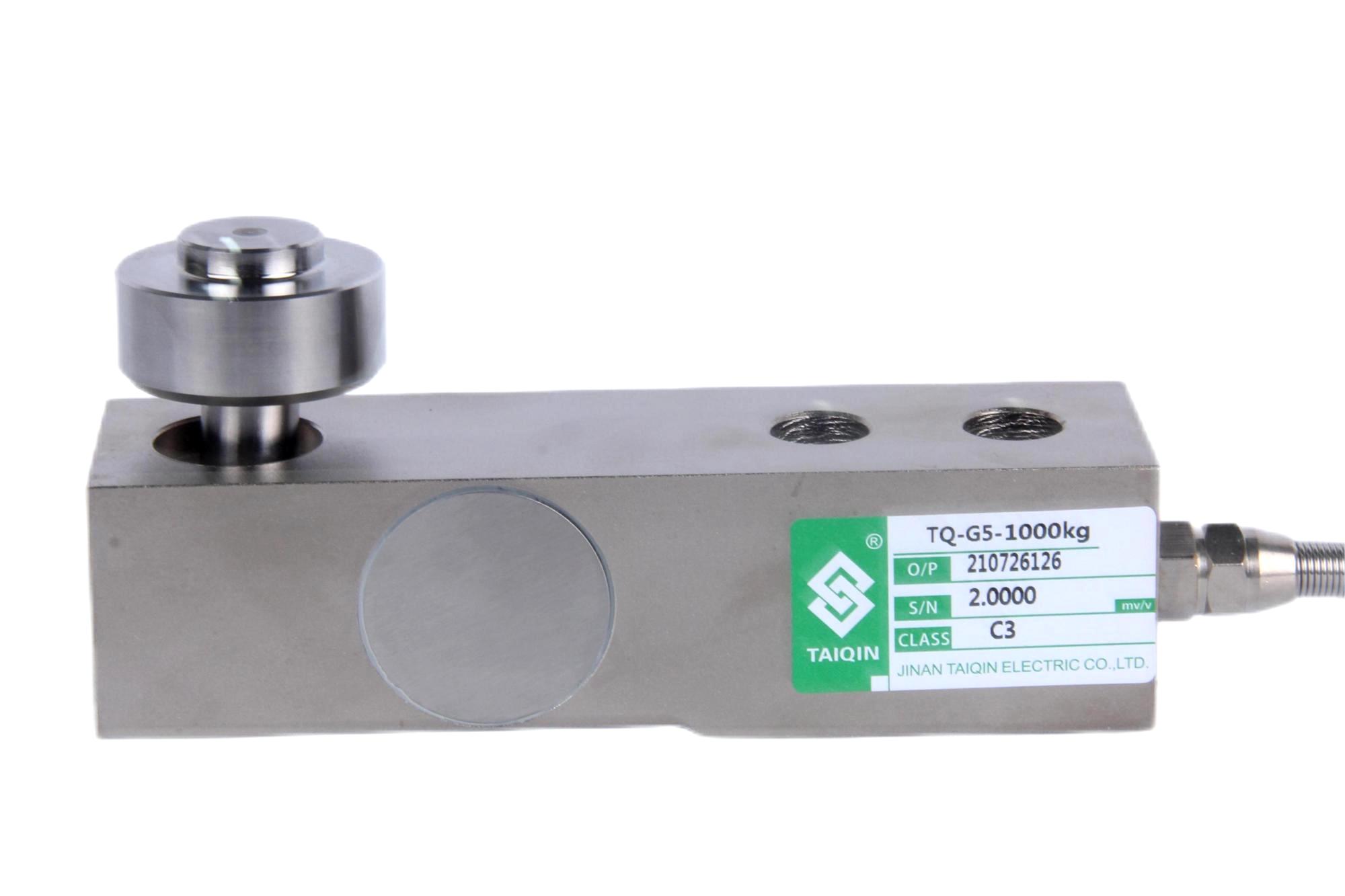

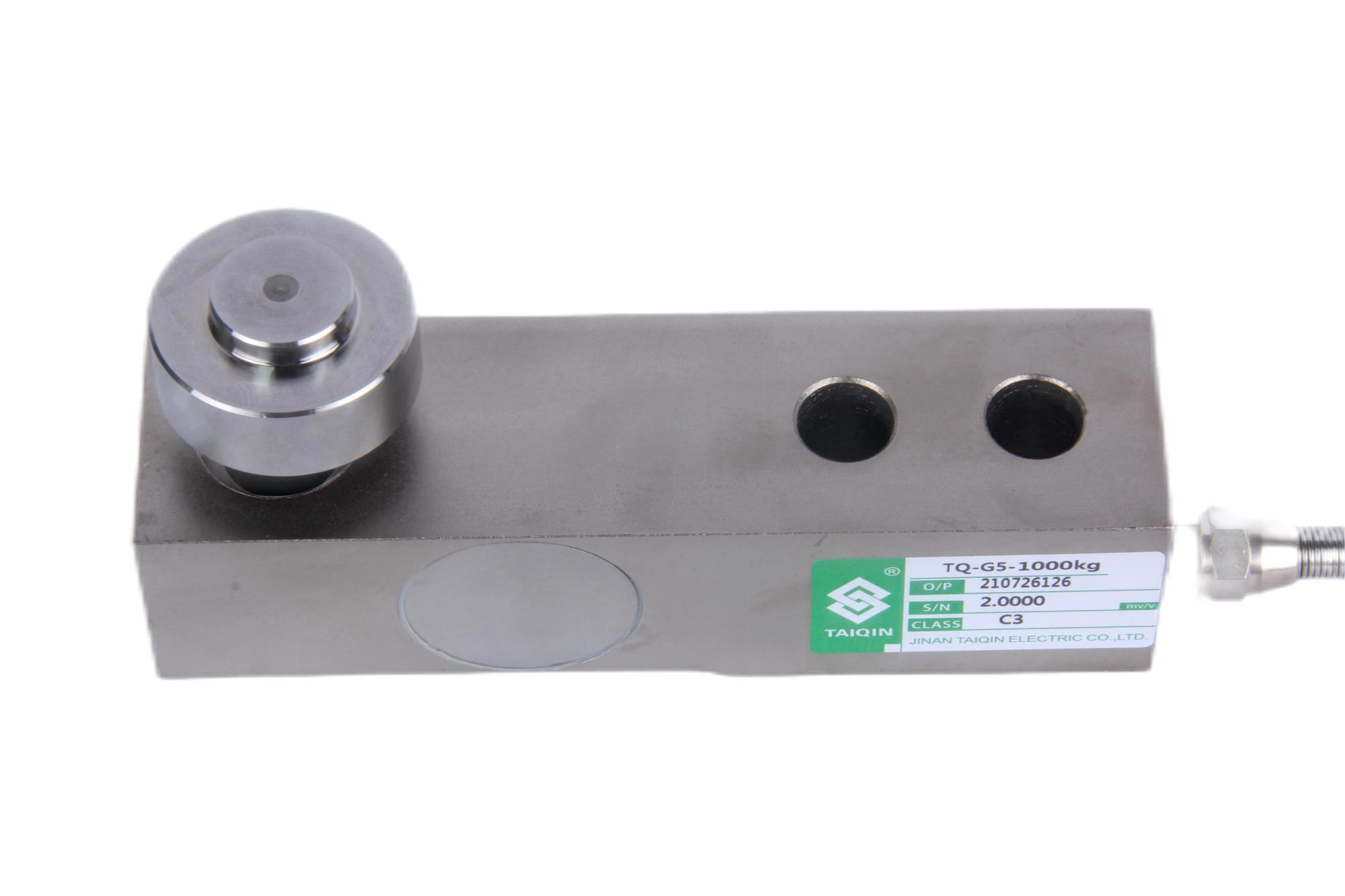

TQ-G5懸臂梁式稱重傳感器
編號：10230
查看：
發布：2020-07-30
TQ-G5懸臂梁式稱重傳感器采用優質合金鋼，表面鍍鎳，安裝高度低，長期穩定性好，結構緊湊，防爆性能高。 TQ-G5懸臂梁式稱重傳感器適用于地上衡、建材配料等各種配料稱重控制。
編號：10230
查看：
發布：2020-07-30
TQ-G5懸臂梁式稱重傳感器采用優質合金鋼，表面鍍鎳，安裝高度低，長期穩定性好，結構緊湊，防爆性能高。 TQ-G5懸臂梁式稱重傳感器適用于地上衡、建材配料等各種配料稱重控制。
產品特點：TQ-G5懸臂梁式稱重傳感器采用優質合金鋼，表面鍍鎳，安裝高度低，長期穩定性好，結構緊湊，防爆性能高。
產品用途：TQ-G5懸臂梁式稱重傳感器適用于地上衡、建材配料等各種配料稱重控制。
量程：5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 0.5-3t |
2 | 綜合精度 | 0.02%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 零點輸出 | ±1%F.S |
5 | 輸入阻抗 | 381±4Ω |
6 | 輸出阻抗 | 350±1Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -10~40℃ |
9 | 適用溫度范圍 | -20~65℃ |
10 | 安全過載 | 150％F.S |
11 | 極限載荷 | 300%F.S |
12 | 材質 | 合金鋼 |
13 | 激勵電壓 | 10V(DC) |
14 | 密封等級 | IP67 |
15 | 電纜 | 3m |
16 | 接線方式 | 見產品合格證 |

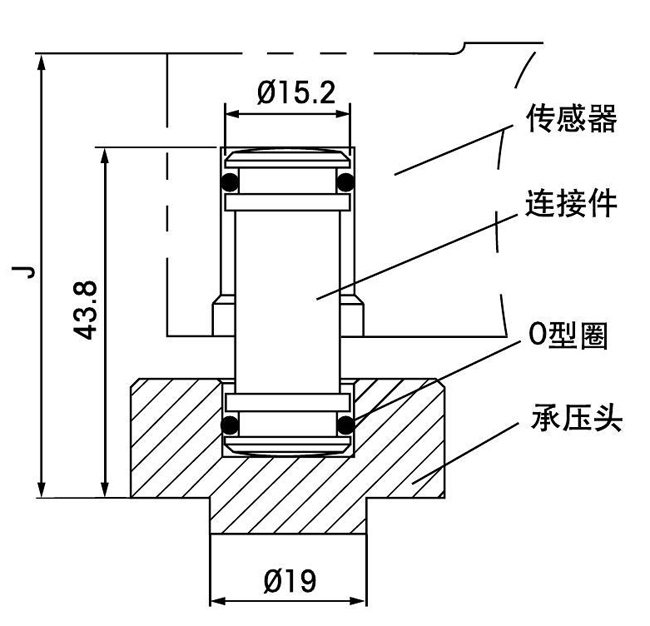

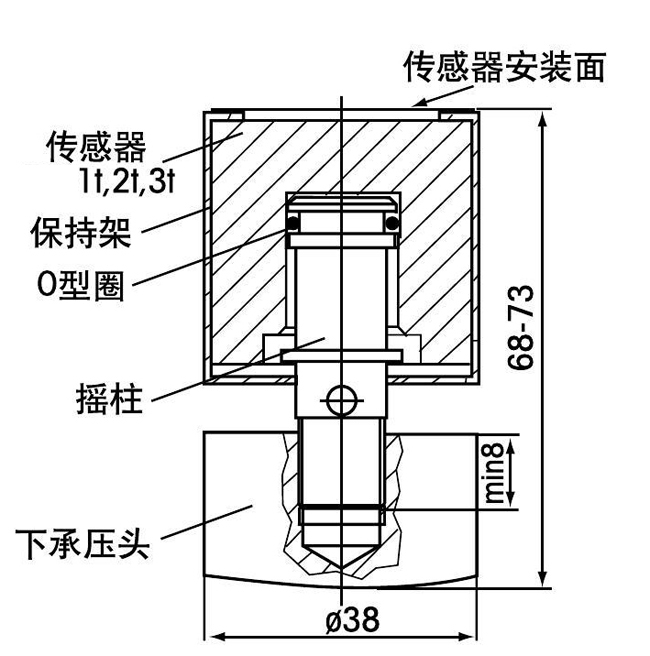

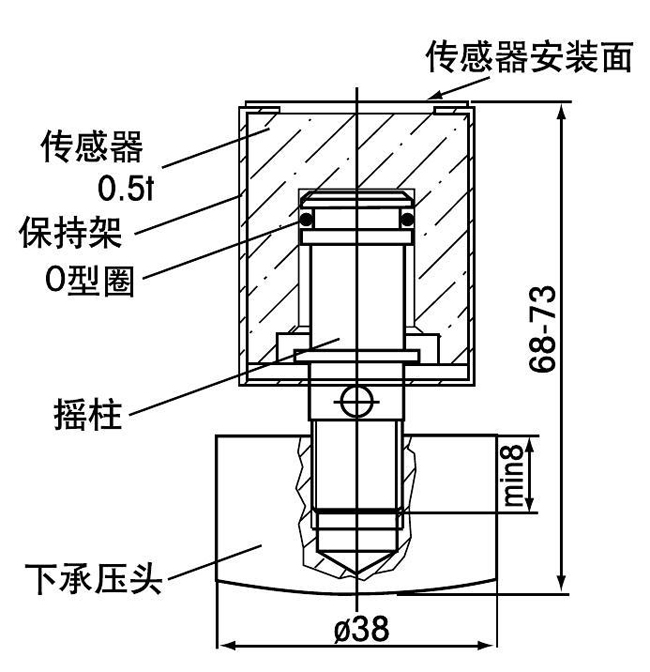

型號 | 量程（kN） | 量程 | ΦA(chǔ)1 | ΦA(chǔ)2 | ΦA(chǔ)3 | B | C | D | E | F1 | F2 | G | H | I | J |
TQ-G5 | 5 | 0.5t | 16 | 22 | 12.5 | 57.8 | 30.2 | 35 | 133.4 | 25.4 | 76.2 | 15.4 | 22 | 17 | 55.3 |
10 | 1t | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23.7 | 17 | 54.6 | |
20 | 2t | 16 | 22 | 12.5 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23 | 17 | 55.3 | |
30 | 3t | 16 | 22 | 14.7 | 58.2 | 36.6 | 36.6 | 137 | 25.4 | 76.2 | 18.4 | 23 | 17 | 55.3 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
