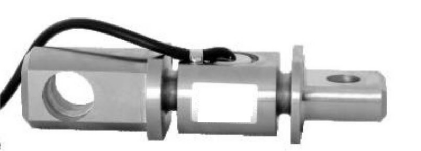

TQ-R2吊鉤秤傳感器
編號：10253
查看：
發布：2020-07-30
TQ-Q2橋式稱重傳感器采用中心連接的魚背式承載方式，具有自動復位功能，安裝方便。 TQ-Q2橋式稱重傳感器可用于鋼包秤、天車秤的力值測量與控制。
編號：10253
查看：
發布：2020-07-30
TQ-Q2橋式稱重傳感器采用中心連接的魚背式承載方式，具有自動復位功能，安裝方便。 TQ-Q2橋式稱重傳感器可用于鋼包秤、天車秤的力值測量與控制。
產品特點:TQ-Q2橋式稱重傳感器采用中心連接的魚背式承載方式，具有自動復位功能，安裝方便。
產品用途：TQ-Q2橋式稱重傳感器可用于鋼包秤、天車秤的力值測量與控制。
量程：50kN(5t)、100kN(10t)、150kN(15t)、200kN(20t)

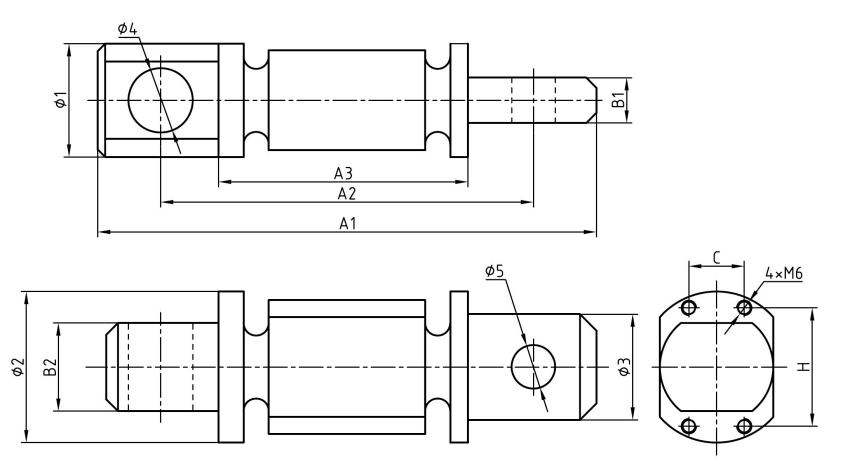

技術參數及外形尺寸： 序號 產品技術參數 1 額定載荷 30-100kN 2 綜合精度 0.02%F.S 3 靈敏度 1.0-2.0mV/V 4 蠕變 ±0.02%F.S/30min 5 零點輸出 ±1%F.S 6 零點溫度影響 ±0.02%F.S/10℃ 7 輸出溫度影響 ±0.02%F.S/10℃ 8 輸入阻抗 380±10Ω 9 輸出阻抗 350±3Ω 10 絕緣阻抗 >5000MΩ 11 工作溫度范圍 -10~65℃ 12 激勵電壓 10VDC 13 安全過載 150％F.S 14 材質 合金鋼 15 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負）
型號 | 量程(kN) | 量程 | A1 | A2 | A3 | B1 | B2 | C | H | ?1 | ?2 | ?3 | ?4 | ?5 |
TQ-R2 | 30 | 3 | 198 | 148 | 82 | 18 | 35 | 22 | 47 | 45 | 60 | 42 | 27 | 17 |
50 | 5 | 250 | 188 | 102 | 23 | 44 | 28 | 56 | 68 | 72 | 60 | 34 | 20 | |
100 | 10 | 310 | 225 | 120 | 34 | 54 | 28 | 66 | 78 | 80 | 68 | 39 | 29 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
