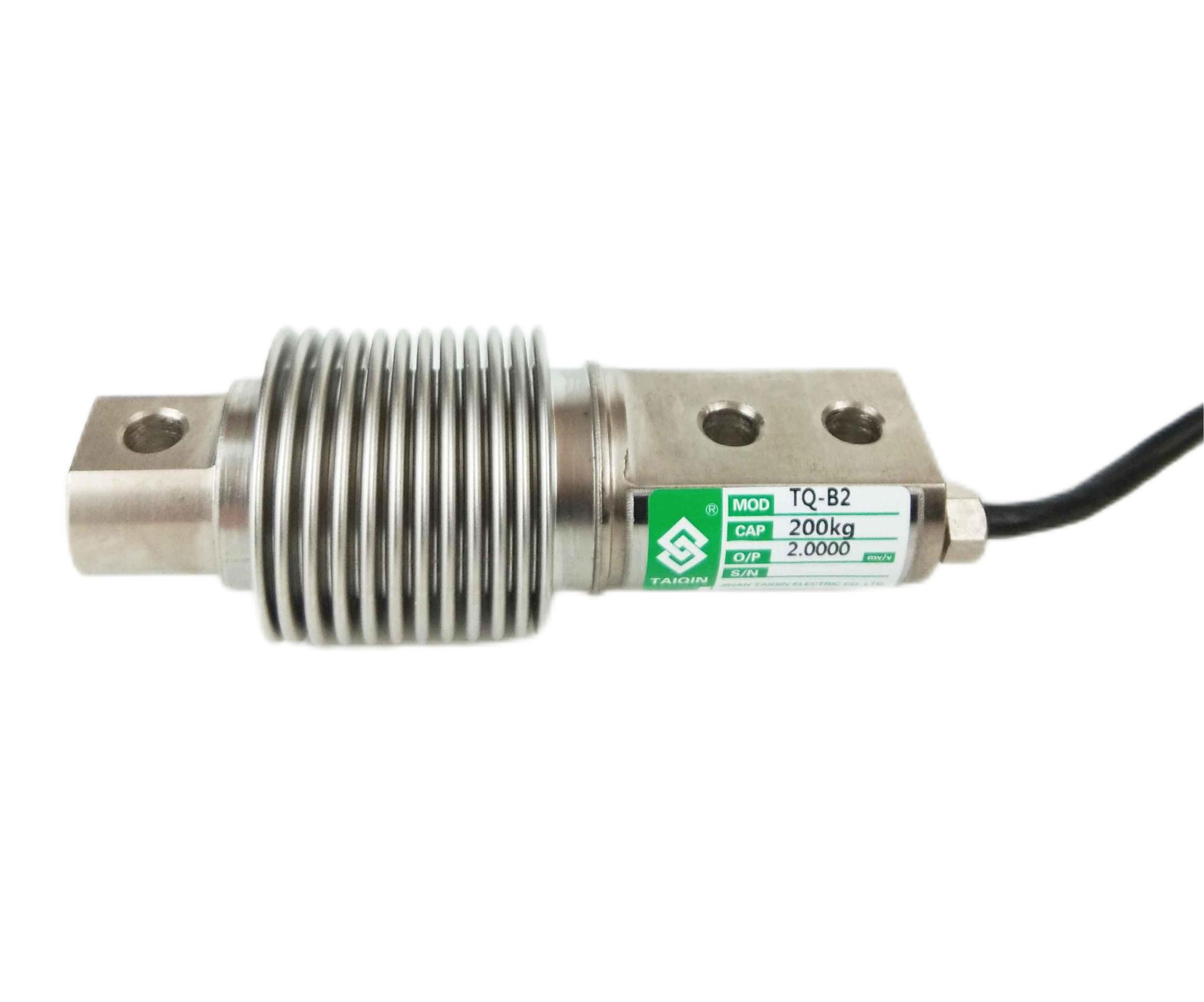

TQ-B2波紋管式稱重傳感器
編號：10121
查看：
發布：2020-08-14
TQ-B?2波紋管式稱重傳感器采用不銹鋼波紋管焊接密封型式，可承受拉、壓兩種受力型式，抗過載、抗疲勞、抗偏載能力強。 TQ-B2波紋管式稱重傳感器適用于平臺秤、包裝秤、皮帶秤及罐裝秤等。
編號：10121
查看：
發布：2020-08-14
TQ-B?2波紋管式稱重傳感器采用不銹鋼波紋管焊接密封型式，可承受拉、壓兩種受力型式，抗過載、抗疲勞、抗偏載能力強。 TQ-B2波紋管式稱重傳感器適用于平臺秤、包裝秤、皮帶秤及罐裝秤等。
產品特點：TQ-B2波紋管式稱重傳感器采用不銹鋼波紋管焊接密封型式，可承受拉、壓兩種受力型式，抗過載、抗疲勞、抗偏載能力強。
產品用途：TQ-B2波紋管式稱重傳感器適用于平臺秤、包裝秤、皮帶秤及罐裝秤等。
量程：100 N(10kg)、200 N(20kg)、500 N(50kg)、1 kN(100kg)、2 kN(200kg)、5 kN(500kg)、10kN（1t）
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 10kg-1t |
2 | 綜合精度 | D1;C3 |
3 | 靈敏度 | 2.0mV/V |
4 | 零點輸出 | ≤0.1%F.S |
5 | 輸入阻抗 | 400±50Ω |
6 | 輸出阻抗 | 356±1Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -10~40℃ |
9 | 適用溫度范圍 | -30~70℃ |
10 | 安全過載 | 150％F.S |
11 | 極限載荷 | 300%F.S |
12 | 材質 | 不銹鋼 |
13 | 激勵電壓 | 10V(DC) |
14 | 密封等級 | IP68 |
15 | 電纜 | 3m |
16 | 接線方式 | 紅……Exc+（輸入正） 黑……Exc-（輸入負） 綠……Sig+（輸出正） 白……Sig-（輸出負） |

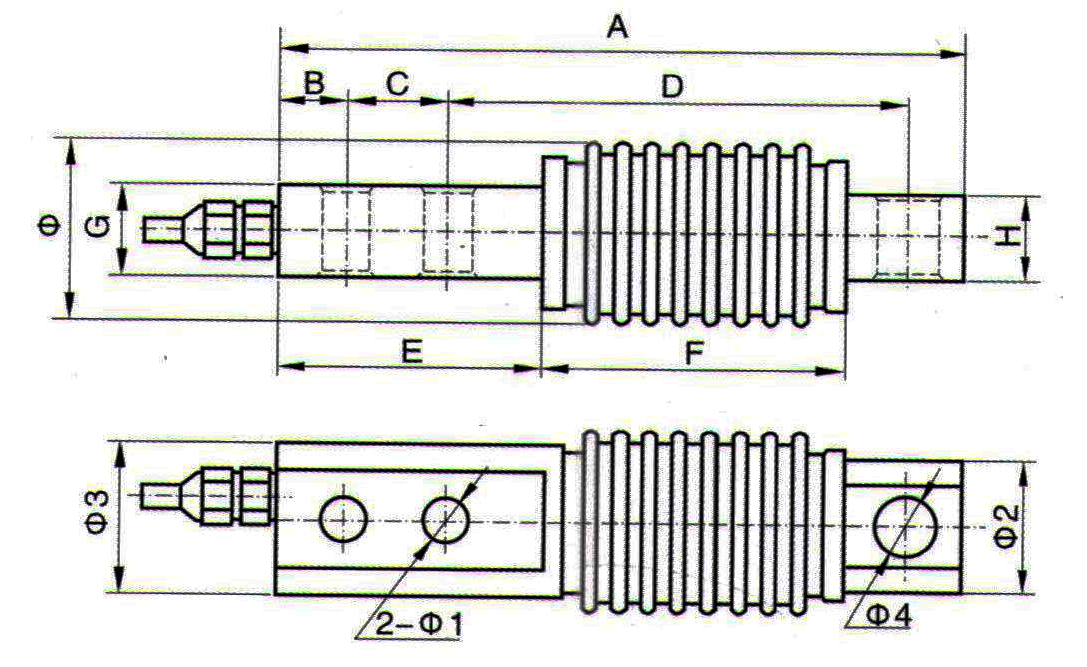

型號 | 量程（kN） | 量程 | A | B | C | D | E | F | G | H | ? | ?1 | ?2 | ?3 | ?4 |
TQ-B2 | 0.1-5 | 10-500 | 123 | 13 | 18 | 82 | 45 | 59 | 22 | 20 | 45 | 8.5 | 27 | 32 | 11 |
7-10 | 700-1000 | 210 | 15 | 40 | 133 | 93 | 64 | 34 | 25 | 60 | 12 | 35 | 50 | 14 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
